噴霧干燥塔概述
噴霧干燥塔是處理溶液、懸浮液的干燥設備,基本流程為料液通過霧化器,形成霧滴分散在熱氣流中??諝饨?jīng)鼓風機送入空氣加熱器預熱,然后進入噴霧干燥器,與霧滴接觸干燥。產品中一部分落入塔底與氣體分離,另一部分由引風機吸入旋風分離器經分離后將尾氣排空。

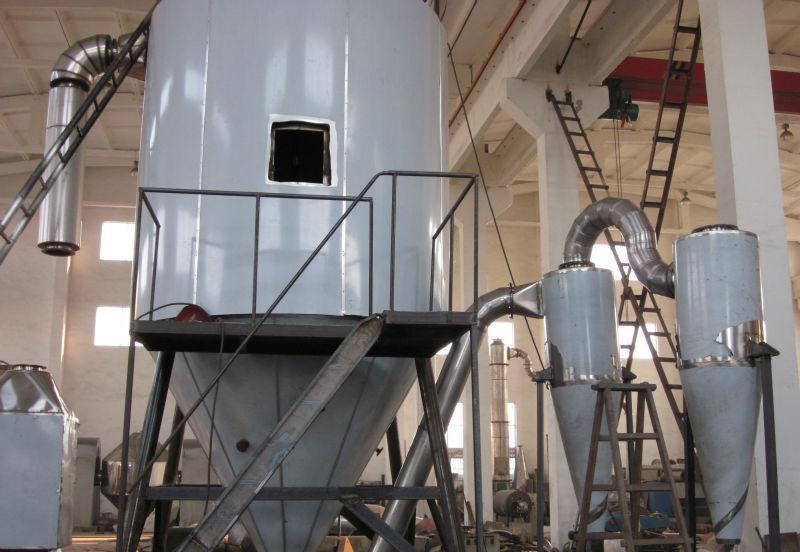

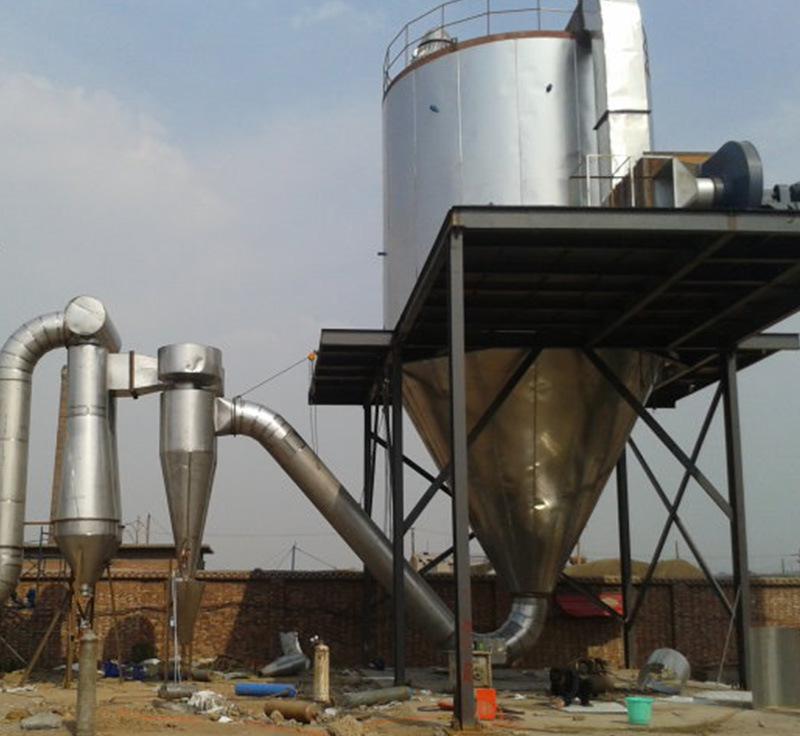

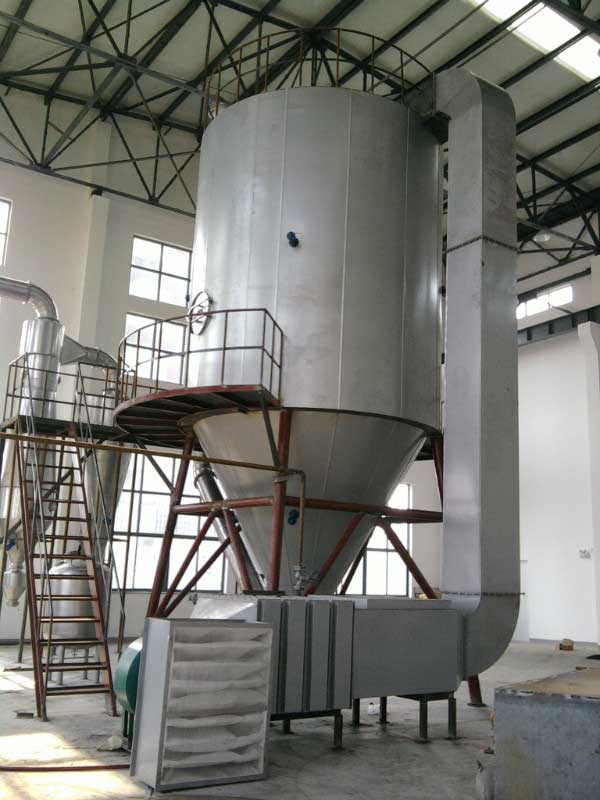

噴霧干燥塔主要由塔體、錐底、進風蝸殼、熱風分配器、溫度傳感器等組成,根據水分蒸發量及物料性質設計霧化半徑、停留時間與處理風量。
噴霧干燥塔的工作原理
經過過濾和加熱后,熱空氣進入噴霧干燥塔頂部的熱風分配器,熱空氣以螺旋狀均勻進入干燥塔。物料液體通過塔體頂部的高速離心霧化器噴霧成極細微的霧狀液珠,與熱空氣并流接觸在極短的時間內干燥為成品。成品從干燥塔和旋風分離器的底部連續輸出,細粉塵通過脈沖布袋除塵器收集,廢氣通過風機排出。
噴霧干燥塔的特點
1、干燥速度快,完成只需數秒鐘;
2、適宜于熱敏性物料干燥;
3、根據水分蒸發量及物料性質設計霧化半徑、停留時間與處理風量
4、由于干燥過程是在瞬間完成的,產成品的顆?;旧夏鼙3忠旱谓频那驙?,產品具有良好的分散性,流動性和溶解性;
5、生產過程簡化,操作控制方便。噴霧干燥通常用于固含量60%以下的溶液,干燥后,不需要再進行粉碎和篩選,減少了生產工序,簡化了生產工藝。對于產品的粒徑、松密度、水份,在一定范圍內,可改變操作條件進行調整,控制、管理都很方便;
6、為了使物料不受污染和延長設備壽命,凡是與物料接觸部分,均可以采用不銹鋼材料制造。
操作注意事項
1、首先開啟離心風機,然后開啟加熱器進行預熱,因熱風預熱決定著干燥設備的蒸發能力,在不影響被干燥物料質量的前提下,應盡可能提高進風溫度。
2、預熱時干燥塔頂部霧化器處,干燥室部和旋風分離器下料口處必須密封,以免冷風進入干燥室,降低預熱效率。
3、當干燥室進口溫度達到設定溫度時,開啟離心噴頭,當噴霧頭達到最高轉速時,開啟進料泵,加入清水噴霧10分鐘后更換成料液,進料量應由小到大,否則將產生粘壁現象,直到調節到適當的要求。料液的濃度應根據物料干燥的性質來配制,以保證干燥后成品有良好的流動性。
4、干燥成品的溫度和濕度,取決于排風溫度,在運行過程中,保持排風溫度為一個常數是極其重要的,這取決于進料量的大小,下料量穩定,出口溫度是比較穩定的。若料液的含固量和流量發生變化時出口溫度也會(huì )出現變動。
5、產品溫度太高,可減少加料量,以提高出口溫度,產品的溫度太低,則反之。對于產品溫度較低的熱敏性物料可增加加料量,以降低排風溫度,但產品的溫度將相應提高。
6、干燥后的成品收集。在旋風分離器下部的授粉器內,未經充滿前就應調換,在調換授粉器時,必須先將上面的蝶閥關閉方可進行。
7、若干燥的成品具有吸濕性,旋風分離器及其管道,授粉器的部位應用絕熱材料包扎,這樣可以避免干燥成品的回潮吸濕。
